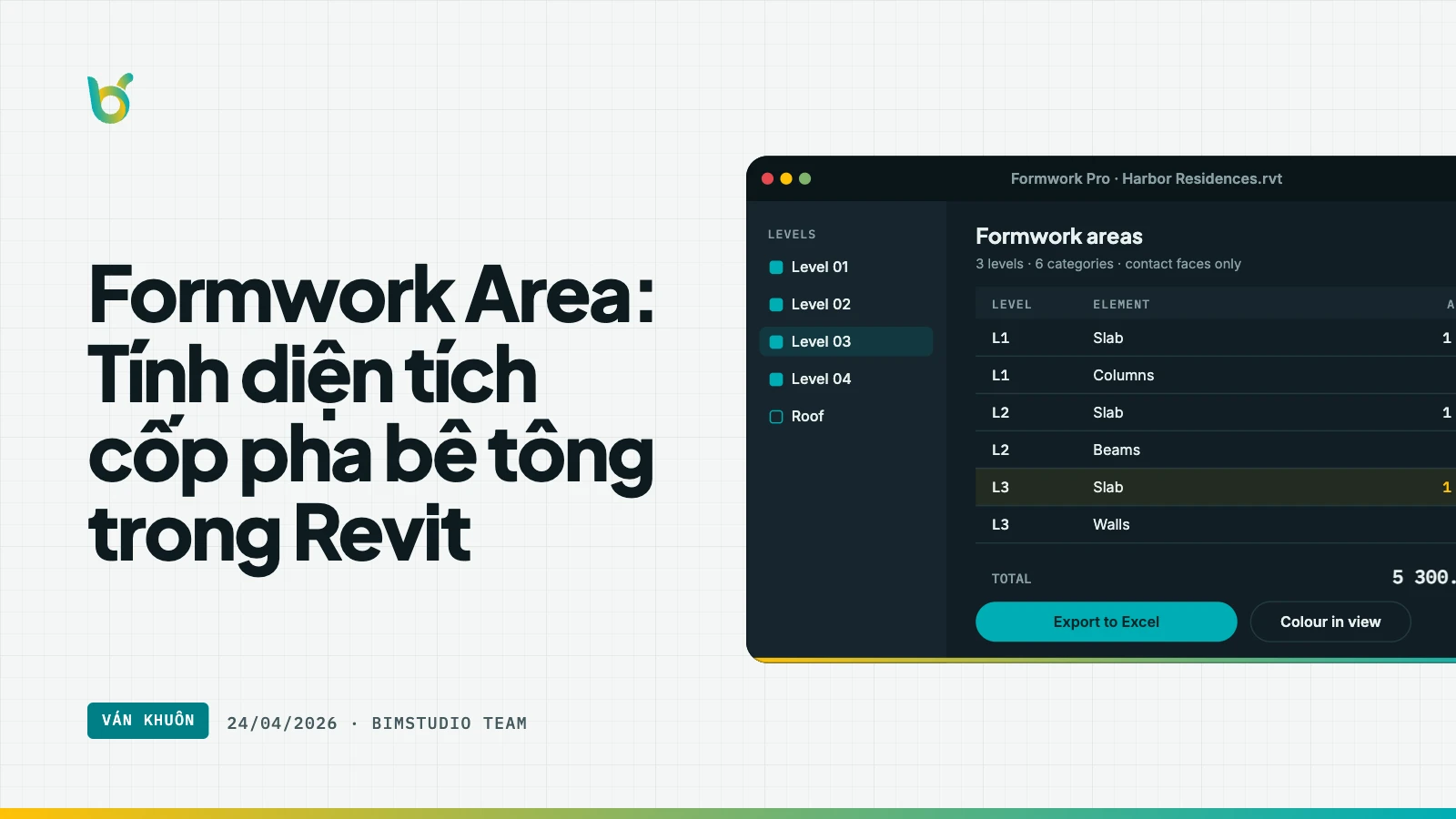

Formwork Area: Tính diện tích cốp pha bê tông trong Revit

Cốp pha là một trong những hạng mục chi phí lớn nhất trong thi công bê tông cốt thép. Tuy nhiên, việc tính diện tích cốp pha trong Revit luôn khá bất tiện — mô hình lưu trữ thể tích và diện tích bề mặt cho cấu kiện, nhưng không tách riêng các mặt cần cốp pha. Formwork Area của BIMStudio giải quyết vấn đề này bằng cách tính chính xác diện tích tiếp xúc cần cốp pha cho dầm, cột, sàn và tường.

Formwork Area làm gì

Plugin phân tích hình học của các cấu kiện bê tông kết cấu và tính diện tích bề mặt nơi ván cốp pha sẽ được lắp đặt. Nó loại trừ các mặt bị chôn trong cấu kiện khác (ví dụ mặt trên của dầm tiếp xúc với sàn) và chỉ báo cáo diện tích tiếp xúc cốp pha thực tế.

Các tính năng chính:

• Tính theo từng cấu kiện — diện tích cốp pha được tính riêng cho mỗi dầm, cột, sàn, hoặc tường.
• Loại trừ mặt chôn — tự động phát hiện nơi cấu kiện giao nhau và trừ bề mặt không cần cốp pha.
• Ghi ngược parameter — ghi giá trị diện tích tính được vào shared parameter trên mỗi cấu kiện để đưa vào schedule.
• Xử lý hàng loạt — chạy tính toán cho toàn bộ tầng hoặc lựa chọn trong một thao tác.
• Kết quả sẵn sàng cho schedule — giá trị parameter tích hợp trực tiếp vào schedule Revit và báo cáo khối lượng.

Cách hoạt động

1. Chọn các cấu kiện kết cấu hoặc chọn toàn bộ tầng.
2. Mở Formwork Area từ tab BIMStudio trên ribbon.
3. Cấu hình parameter đích để ghi giá trị diện tích.
4. Nhấn Calculate — plugin xử lý từng cấu kiện và ghi giá trị diện tích cốp pha.
5. Mở schedule để xem kết quả, hoặc xuất cho công tác dự toán.

Phép tính tôn trọng hình học cấu kiện như đã mô hình. Nếu một dầm được chôn một phần trong tường, chỉ các mặt lộ ra mới được tính vào diện tích cốp pha.

Tại sao đội thi công nên dùng plugin này

Dự toán chi phí chính xác

Cốp pha thường chiếm 30–40% chi phí kết cấu bê tông. Sai số chỉ 5% trong khối lượng cốp pha đã dẫn đến chênh lệch ngân sách đáng kể. Formwork Area cung cấp con số lấy từ mô hình thay vì ước lượng thủ công.

Bóc khối lượng nhanh hơn

Không có plugin này, bộ phận bóc khối lượng phải ước tính cốp pha từ bản vẽ 2D hoặc tính thủ công diện tích từng mặt từ mô hình 3D. Cả hai cách đều chậm và dễ sai. Plugin tự động hóa quy trình và ghi kết quả trực tiếp vào mô hình.

Dữ liệu nằm trong mô hình

Vì diện tích cốp pha được ghi vào parameter Revit, nó đi cùng cấu kiện. Schedule, xuất file, và các công cụ downstream đều nhìn thấy cùng một giá trị. Không còn bảng tính Excel bên ngoài cần đồng bộ.

So sánh: thủ công vs. tự động

Khía cạnh	Tính thủ công	Với Formwork Area
Thời gian mỗi tầng	4–8 giờ	5–10 phút
Độ chính xác	Phụ thuộc người tính	Lấy từ hình học
Mặt chôn	Thường bỏ sót hoặc ước lượng	Tự động loại trừ
Nơi lưu dữ liệu	Bảng tính bên ngoài	Parameter Revit
Tích hợp schedule	Nhập thủ công	Tự động

Ai được hưởng lợi nhiều nhất

• Bộ phận bóc khối lượng lập dự toán từ mô hình BIM.
• Quản lý dự án theo dõi chỉ số chi phí bê tông.
• Nhà thầu chuẩn bị tiến độ mua sắm cốp pha.
• Kỹ sư kết cấu báo cáo khối lượng thi công.

Bắt đầu sử dụng

Formwork Area nằm trong bộ plugin Revit miễn phí của BIMStudio. Tải về từ trang Plugin Revit và đưa khối lượng cốp pha dựa trên mô hình vào dự án tiếp theo của bạn.
