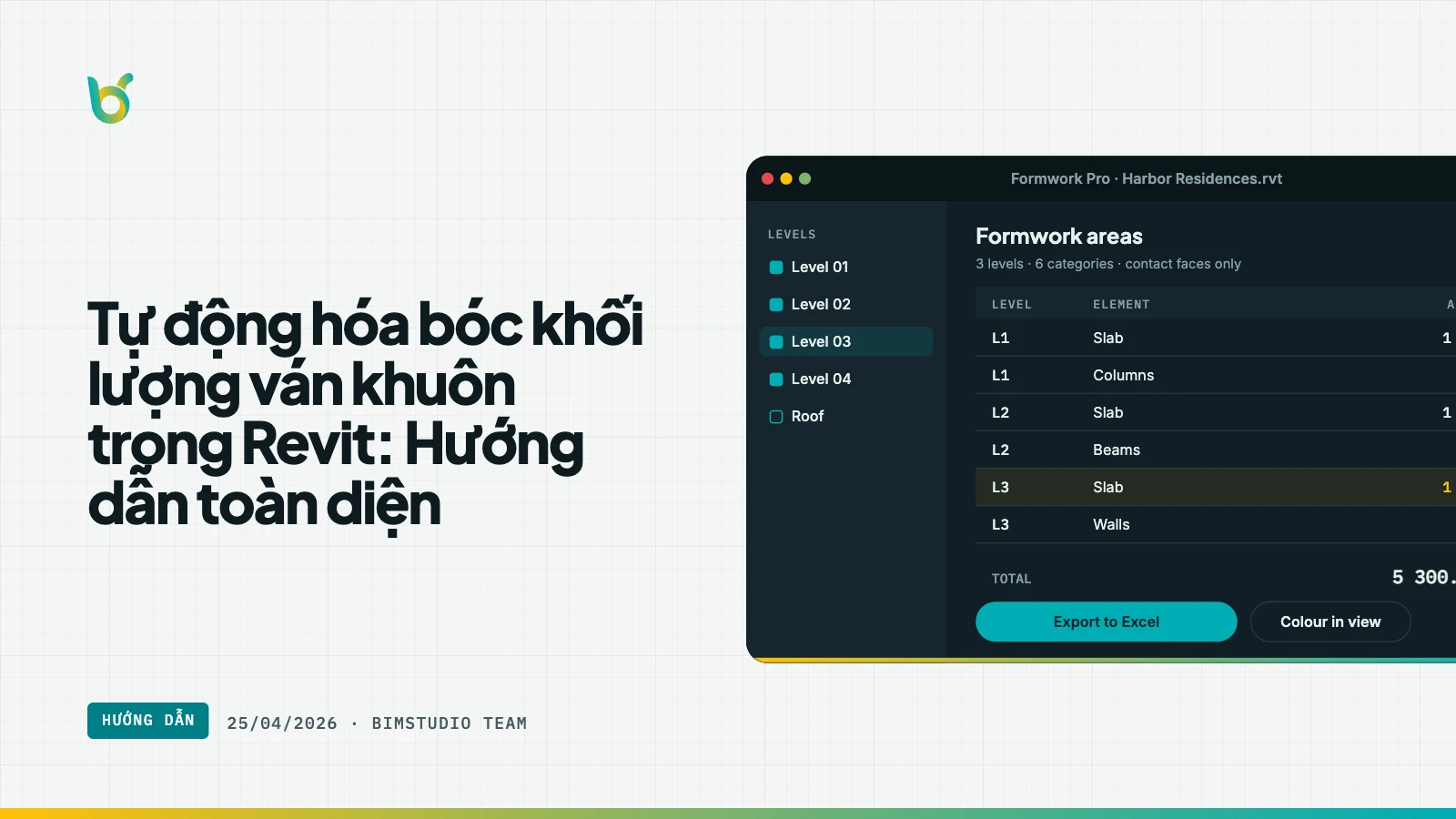

Tự động hóa bóc khối lượng ván khuôn trong Revit: Hướng dẫn toàn diện

Bóc khối lượng ván khuôn là một trong những công việc tốn nhiều công sức nhất trong dự toán chi phí xây dựng. Trong một công trình bê tông cốt thép điển hình, ván khuôn chiếm 30–40% chi phí kết cấu — nhưng hầu hết quy trình BIM hiện tại vẫn dựa vào tính toán diện tích thủ công từ bản vẽ 2D hoặc đo từng mặt trong mô hình 3D.

Bài viết này giải thích tại sao bóc khối lượng ván khuôn thủ công thất bại theo quy mô, tại sao các công cụ Revit tích hợp sẵn không đủ đáp ứng, và plugin Formwork của BIMStudio tự động hóa toàn bộ quy trình như thế nào để nhóm bạn có thể đi từ mô hình đến báo cáo khối lượng chỉ trong vài phút.

Tại sao bóc khối lượng ván khuôn thủ công thất bại

Bóc khối lượng ván khuôn thủ công có ba vấn đề cơ bản:

1. Tách rời khỏi mô hình

Khi kỹ sư kết cấu cập nhật kích thước dầm hoặc di chuyển cột, mô hình 3D thay đổi ngay lập tức — nhưng bảng tính ván khuôn thì không. Ai đó phải phát hiện thay đổi, tìm các cấu kiện bị ảnh hưởng, tính lại diện tích và cập nhật bảng tính. Trong quá trình thiết kế liên tục, đây là nguồn sai sót không dứt.

2. Khó xác định mặt chôn

Các cấu kiện bê tông giao nhau với nhau. Nơi dầm nối vào cột, một phần mặt dầm bị chìm trong cột và không cần ván khuôn. Nơi sàn tựa lên dầm, mặt trên dầm bị phủ bê tông, không cần ván khuôn. Việc xác định thủ công và trừ bỏ các mặt chôn này rất dễ sai và thường bị bỏ qua.

3. Không thể mở rộng quy mô

Một sàn kết cấu bê tông đơn có thể có 50 dầm, 30 cột và một sàn. Một tòa nhà nhiều tầng nhân số này lên 10–20 lần. Bóc thủ công mất 6 giờ mỗi sàn trở thành 60–120 giờ cho cả công trình — và phải làm lại nếu thiết kế thay đổi.

Những gì Revit cung cấp sẵn (và những gì thiếu)

Revit lưu trữ diện tích bề mặt cho mỗi cấu kiện, nhưng đây là tổng diện tích bề mặt bên ngoài — không phải diện tích tiếp xúc ván khuôn. Tổng diện tích bao gồm:

Mặt trên sàn (không cần ván khuôn — bê tông được đổ lên trên)
Các mặt chôn trong cấu kiện liền kề (không cần ván khuôn — không có khoảng trống để đổ bê tông)
Các mặt tiếp xúc mặt đất hoặc kết cấu hiện hữu

Để tính diện tích ván khuôn từ tham số Revit tích hợp, bạn phải trừ thủ công tất cả các mặt loại trừ này. Không có trường schedule Revit nào dành riêng cho "diện tích ván khuôn".

Plugin Formwork của BIMStudio giải quyết vấn đề này thế nào

Plugin Formwork thêm một công cụ tính toán ván khuôn chuyên dụng trực tiếp vào Revit. Nó phân tích hình học của từng cấu kiện kết cấu, phát hiện các mặt chôn trong cấu kiện liền kề và tính diện tích tiếp xúc ván khuôn thực. Kết quả được ghi ngược vào mỗi cấu kiện dưới dạng tham số Revit — nên chúng xuất hiện trong schedule, file xuất và các công cụ downstream.

Xem plugin hoạt động:

Plugin xử lý những gì

Plugin xử lý tất cả các loại cấu kiện bê tông kết cấu tiêu chuẩn:

Cột kết cấu — tất cả mặt bên lộ, trừ vùng chôn
Dầm kết cấu — mặt đáy và mặt bên, trừ đầu dầm chôn
Sàn — mặt đáy và mặt cạnh, trừ vùng tiếp xúc sàn-dầm
Tường — cả hai mặt và cạnh, trừ giao cắt chôn

Hỗ trợ mô hình liên kết

Plugin hoạt động xuyên qua mô hình liên kết Revit mà không cần bind. Điều này quan trọng trong quy trình BIM liên kết nơi mô hình kết cấu được liên kết vào mô hình phối hợp — bạn có thể chạy bóc khối lượng ván khuôn từ mô hình chủ và nhận kết quả chính xác bao gồm cả mô hình liên kết.

Xử lý hàng loạt

Plugin xử lý tất cả cấu kiện trong các loại đã chọn trong một thao tác. Không cần chọn từng cấu kiện. Với mô hình lớn có hàng trăm hay hàng nghìn cấu kiện bê tông, xử lý hàng loạt làm cho quy trình này trở nên khả thi.

So sánh bóc khối lượng thủ công và tự động

Tiêu chí	Bóc thủ công	Plugin Formwork BIMStudio
Thời gian mỗi sàn	4–8 giờ	5–10 phút
Độ chính xác	Phụ thuộc người tính	Từ hình học mô hình
Phát hiện mặt chôn	Hiếm khi đúng	Tự động
Cập nhật khi thay đổi	Phải tính lại toàn bộ	Chạy lại plugin
Nơi lưu dữ liệu	Bảng tính bên ngoài	Tham số Revit
Tích hợp schedule	Copy-paste thủ công	Tự động
Hỗ trợ mô hình liên kết	Cần gộp file	Hỗ trợ sẵn

Tích hợp bóc khối lượng ván khuôn vào quy trình Revit

Thiết lập shared parameter

Trước khi chạy plugin, cấu hình tên tham số tùy chỉnh trong hộp thoại plugin. Tên này nên khớp với shared parameter văn phòng bạn dùng cho diện tích ván khuôn. Nếu bắt đầu từ đầu, đặt tên mô tả như BIM_FormworkArea để phân biệt với tham số diện tích gốc của Revit.

Lập schedule ván khuôn theo tầng

Sau khi chạy plugin, tạo schedule nhiều loại cấu kiện bao gồm tham số diện tích ván khuôn. Thêm trường Tầng (Level) làm khóa nhóm. Kết quả là khối lượng ván khuôn phân tầng — định dạng mà hầu hết bộ phận dự toán cần.

Xuất sang Excel

Schedule Revit có thể xuất ra .txt hoặc trực tiếp sang Excel qua chức năng Export > Reports > Schedule. Cột diện tích ván khuôn xuất sạch, cho bạn bảng tính đồng bộ với mô hình (chỉ cần chạy lại plugin và xuất lại sau thay đổi thiết kế).

So sánh giữa các phiên bản

Vì plugin ghi vào tham số cấu kiện, bạn có thể dùng tính năng theo dõi phiên bản của Revit để so sánh diện tích ván khuôn giữa các lần lặp thiết kế. Tạo schedule snapshot trước khi thay đổi, chạy plugin sau khi thay đổi và so sánh hai schedule để định lượng tác động đến khối lượng ván khuôn.

Những ai hưởng lợi nhiều nhất từ bóc khối lượng tự động

Bộ phận bóc khối lượng lập hồ sơ BOQ (Bảng khối lượng) từ mô hình BIM
Nhà thầu tổng chuẩn bị kế hoạch mua sắm và thuê ván khuôn
Kỹ sư kết cấu cung cấp ước tính diện tích ván khuôn cho kiểm soát ngân sách
Quản lý BIM thiết lập quy trình bóc khối lượng dựa trên mô hình cho nhóm
Tư vấn chi phí thẩm tra dự toán nhà thầu với khối lượng trích xuất từ BIM

Đọc thêm

Bắt đầu sử dụng

Plugin Formwork của BIMStudio có trên Autodesk App Store với giá $10/tháng hoặc $100/năm.

Tải Formwork trên Autodesk App Store

Để được hỗ trợ tích hợp plugin vào quy trình bóc khối lượng của bạn, liên hệ [email protected] hoặc truy cập bimstudio.com.vn.
