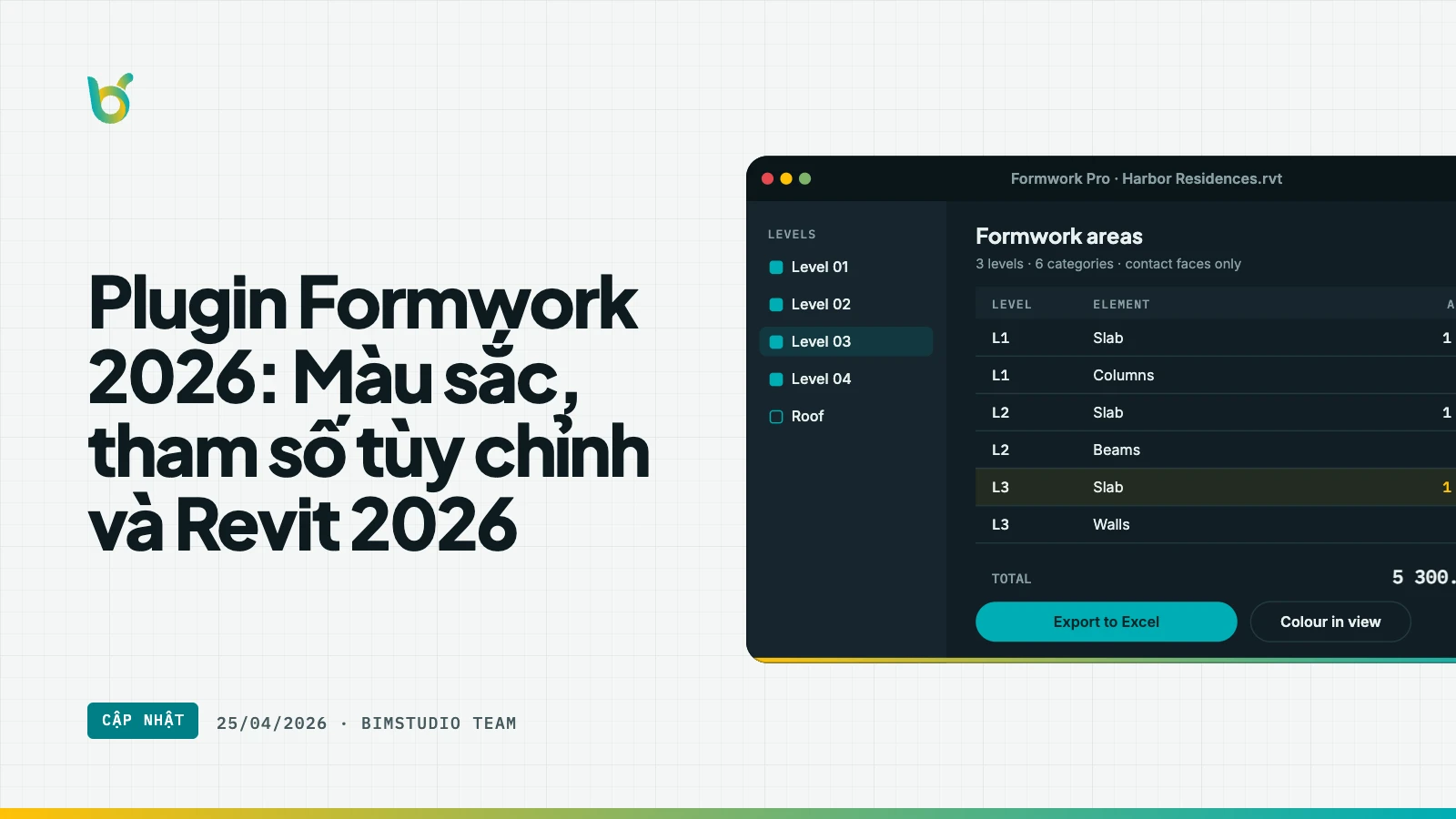

Plugin Formwork 2026: Màu sắc, tham số tùy chỉnh và Revit 2026

Plugin Formwork của BIMStudio đã có mặt trên Autodesk App Store từ tháng 2 năm 2022, cung cấp cho người dùng Revit khả năng tự động tính diện tích ván khuôn cho các cấu kiện bê tông kết cấu. Phiên bản 1.0.4, phát hành tháng 1 năm 2026, mang đến hai tính năng được yêu cầu nhiều nhất — tên tham số tùy chỉnh và màu ván khuôn tùy chỉnh — cùng hỗ trợ chính thức cho Revit 2026.

Bài viết này trình bày bộ tính năng hiện tại, lịch sử phiên bản và ý nghĩa của các cập nhật này đối với các nhóm đang dùng plugin trong dự án thực tế.

Plugin Formwork làm gì

Trước khi đi vào phần cập nhật, hãy điểm qua tổng quan cho những ai chưa biết đến plugin này.

Plugin Formwork tính diện tích tiếp xúc ván khuôn cho các cấu kiện bê tông kết cấu trong Revit — dầm, cột, sàn và tường. Khác với tham số diện tích bề mặt tích hợp sẵn của Revit, plugin xác định đúng và loại trừ các mặt chôn (nơi một cấu kiện giao nhau với cấu kiện khác) và ghi diện tích ván khuôn thực vào từng cấu kiện dưới dạng tham số Revit.

Điều này làm cho khối lượng ván khuôn có thể đưa vào schedule, xuất file và gắn liền với mô hình — không cần bảng tính bên ngoài.

Điểm mới trong phiên bản 1.0.4 (tháng 1 năm 2026)

Tên tham số tùy chỉnh

Các phiên bản trước ghi diện tích ván khuôn vào một shared parameter cố định. Phiên bản 1.0.4 cho phép bạn chỉ định tên tham số trong hộp thoại plugin trước khi chạy tính toán.

Tính năng này quan trọng trong thực tế:

Chuẩn văn phòng — nhiều công ty có một template shared parameter dùng chung cho tất cả dự án. Tùy chọn tên tùy chỉnh có nghĩa là giá trị diện tích ván khuôn nằm đúng vào tham số trong template của công ty bạn, không phải một tham số riêng biệt cần ánh xạ sau.
Phối hợp đa bộ môn — nếu nhóm dự toán của bạn mong đợi diện tích ván khuôn trong tham số tên QS_FormworkSurface, bạn có thể cấu hình plugin sử dụng tên đó trực tiếp.
Tránh xung đột tham số — các dự án đôi khi tích lũy nhiều tham số "diện tích" theo thời gian. Đặt tên tùy chỉnh ngăn plugin tạo ra trường trùng lặp hoặc mơ hồ.

Màu ván khuôn tùy chỉnh

Plugin Formwork hiển thị lớp phủ màu trên các cấu kiện kết cấu để chỉ ra những mặt nào được xác định là bề mặt ván khuôn. Trong phiên bản 1.0.4, bạn có thể chọn màu của lớp phủ này trong cài đặt plugin.

Tính năng này giải quyết một phàn nàn phổ biến: màu visualization ván khuôn mặc định xung đột với các ghi đè màu khác được áp dụng cho mô hình (ví dụ như các view màu theo tham số từ plugin Color by Parameter của BIMStudio). Màu tùy chỉnh cho phép bạn chọn sắc thái visualization khác biệt với các view template hiện có.

Hỗ trợ Revit 2026

Phiên bản 1.0.4 được chứng nhận cho Autodesk Revit 2026. Plugin hiện hỗ trợ toàn bộ dải phiên bản Revit từ 2021 đến 2026:

Phiên bản Revit	Hỗ trợ
Revit 2021	Có
Revit 2022	Có
Revit 2023	Có
Revit 2024	Có
Revit 2025	Có
Revit 2026	Có (mới trong v1.0.4)

Lịch sử phiên bản

Phiên bản	Ngày phát hành	Thay đổi chính
1.0.1	12/02/2022	Phát hành đầu tiên — tính diện tích ván khuôn cho dầm, cột, sàn, tường
1.0.2	2023	Cải tiến thuật toán phát hiện mặt chôn
1.0.3	2024	Cải thiện hiệu suất với mô hình lớn; nâng cấp hỗ trợ mô hình liên kết
1.0.4	23/01/2026	Tên tham số tùy chỉnh; màu ván khuôn tùy chỉnh; hỗ trợ Revit 2026

Tính năng cốt lõi (tất cả phiên bản)

Để cung cấp ngữ cảnh, đây là những tính năng nền tảng đã có trong plugin từ lần phát hành đầu tiên:

Tính diện tích ván khuôn

Plugin tính diện tích tiếp xúc ván khuôn thực cho từng cấu kiện trong các loại đã chọn. Phép tính sử dụng API hình học solid của Revit để xác định các mặt lộ và trừ bỏ vùng chôn nơi các cấu kiện giao nhau.

Hiển thị ván khuôn trực quan

Các cấu kiện đã xử lý hiển thị lớp phủ màu trên các mặt được xác định là bề mặt ván khuôn. Visualization này giúp kiểm tra chất lượng phép tính — bạn có thể thấy ngay nếu một mặt bị tính sai hoặc bị bỏ qua và điều tra hình học mô hình.

Kiểm soát chọn mặt

Hộp thoại plugin cho phép cấu hình loại mặt nào được đưa vào tính toán. Với các cấu kiện kết cấu không tiêu chuẩn, điều này cho bạn quyền kiểm soát những gì được tính là bề mặt ván khuôn.

Xử lý hàng loạt

Plugin xử lý tất cả cấu kiện trong các loại đã chọn trong một thao tác. Không cần chọn từng cấu kiện.

Tích hợp bảng Properties

Diện tích ván khuôn tính được hiển thị trong bảng Properties của Revit dưới Identity Data khi bạn nhấn vào bất kỳ cấu kiện đã xử lý nào. Điều này cho bạn đọc ngay giá trị từng cấu kiện mà không cần mở schedule.

Hỗ trợ mô hình liên kết

Plugin xử lý mô hình liên kết Revit cùng với mô hình active, cho phép bóc khối lượng ván khuôn trong quy trình BIM liên kết mà không cần gộp file.

Phiên bản 1.0.4 thay đổi quy trình thực tế như thế nào

Tình huống: template shared parameter toàn công ty

Một công ty kỹ sư kết cấu dùng file shared parameter với hơn 200 tham số, được duy trì tập trung và áp dụng cho mọi dự án. Với phiên bản 1.0.3, plugin thêm một tham số tên FormworkArea — xung đột với tham số tên tương tự được dùng cho mục đích khác.

Với phiên bản 1.0.4, quản lý BIM của công ty cấu hình plugin để ghi vào BST_FormworkContactArea — tên khớp với template shared parameter của họ — và xung đột biến mất. Các dự án mới thiết lập từ template tự động có tham số đúng.

Để được hỗ trợ về bản cập nhật hoặc báo cáo sự cố, liên hệ đội ngũ BIMStudio tại [email protected] hoặc truy cập bimstudio.com.vn.
